说一说玻璃钢化粪池主要的生产工艺

　　玻璃钢化粪池主要应用于工业企业生产和城市居民日子、小区用修建废水污水净化处理设备。它是一种高效节能、质地轻价格优的日子污水处理设备，成功替代了传统砖砌和钢筋混凝土化粪池，玻璃钢化粪池价格经济，利用水的重力，不需任何外力和运转费用，节省能源、管理便利，具有很好的社会效益、环保效益和经济效益。玻璃钢化粪池生产工艺是怎样的，下面烟台玻璃钢化粪池小编为大家做下简单介绍。

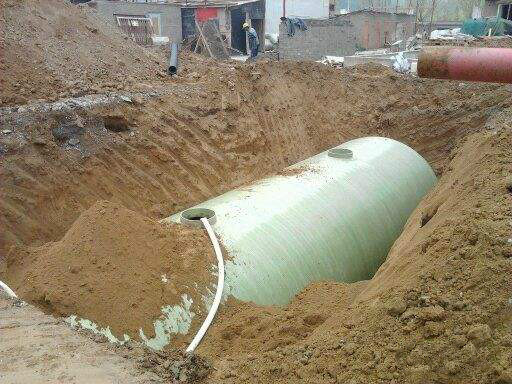

　　玻璃钢化粪池是利用沉积排泄物和生物厌氧发酵技术，去除日子污水中悬浮性有机物的处理设备。玻璃钢化粪池的外形一般为横放的圆筒状，两头封头一般选用力学性能良好的车轮状凹凸面规划，玻璃钢化粪池内部设有隔板，隔板上的孔上下错位，不易构成短流，大大进步了反映效率。玻璃钢化粪池的主要原料为有机树脂、玻璃纤维、滑石粉填充料，它的制造工艺如下：玻璃钢产品筒体结构分防腐层、防渗层、强度层和外表层四个层面：

　　1、防腐层 防腐层基体应选用双酚A型不饱和聚酯树脂、乙烯基酯树脂等耐腐蚀性能优良的树脂，增强资料为玻璃纤维无捻粗纱布。

　　2、防渗层 在制造衬里的树脂中间参加适量填料目的是增强衬里稳定性，因为加? 入填料可以削减水分流动速度，然后下降了浸透率，又可下降热膨胀系数，然后进步衬里热稳定性

　　3、强度层 强度层由平面厚度与加强筋两部分组成，平面厚度由专用树脂作基体，玻璃纤维无捻粗纱布为增强资料，树脂含量为45%～50%，该层厚度由产品的直径规划计算断定。加强筋从美观和强度方面考虑，设置在筒体内部，加强圈使用FRIM和直接的FRP两种资料制造，两种资料都必须与筒体、罐体亲近粘接，力求佳添加作用。

　　4、外表层由耐候性能优良的专用树脂基体，玻璃纤维表面毡或玻璃纤维无捻粗纱布(厚度小于0.16mm)作增强资料，树脂含量大于55%，该层厚度为0.2～0.5mm。

　　玻璃钢化粪池加工工艺技术要求?1、胶料装备? ???装备玻璃钢胶料的容器应保持清洁、干燥、无油污。装备胶料时、资料应精确称量，每次装备量依据现场需求断定，随用随配。在容器中称取一定量的树脂，当温度低粘度较大时，可采取间接加热，但不得超过40℃，然后参加稀释剂搅拌均匀，待温度降至常温后，再加固化剂并充分搅拌，后掺入粉料，再搅拌均匀，配好的胶料，一般自参加固化剂时起，在30min内用完。

　　2、筒体加工

　　(1)将配好的底胶料薄而均匀地涂刷在处理好的底层表面上，天然固化不少于12h，表面凹陷不平处用腻子填实刮平或打磨平整。

　　(2)衬布前，要依据结构形状和尺度进行下料剪边。平面可用整幅玻璃布一次接连成型，复杂部位如封头、分水箱、井口、井盖、专用圈等应先放样编号，然后取舍，取舍后的玻璃布不该折叠，应平铺或成卷存放。玻璃布的衬贴顺序，可依据结构和设备形状而定，一般是先立面后平面，先上后下，先壁后底，先里后外。衬布时先在底层上均匀涂刷一层胶料，随即贴一层玻璃布，用沾有胶料的毛辊在玻璃上滚压，使玻璃布浸透胶料并与基底紧贴，然后用赶泡棍将层间气泡赶出。衬布一般选用鱼鳞式搭接法，即在铺完榜首块布后，第二块布以半幅宽度搭铺在榜首幅布上，另半幅铺在底层上。如此接连贴衬，即构成两层布衬里。贴第三、四、五层时，每块布与前一块布的搭接宽度分别为9/10、4/5、7/10。一次接连铺贴层数依据产品直径规划规则的层数而定。如有毛刺、气泡和胶液流挂等缺陷，应打磨铲除进行修补。封头、分水箱、井口、井盖、专用圈等玻璃布的搭接宽度不该小于50mm，搭接应顺物料流动方向。上基层的搭接缝相互错开，不得堆叠。错缝间隔不得小于50mm。人孔的部位，均需添加3～5层玻璃布。井口、井盖圆角处应将玻璃布剪开贴紧。

　　(3)加强筋装置 加强筋应按什物放样制造待用。用角磨机(布砂轮片)打毛铺层处，把加强筋放在规则方位压紧，用腻子固定，并在转角处用腻子抹成圆弧形。

　　以上就是烟台玻璃钢化粪池小编为大家介绍的全部内容，希望对大家有所帮助。
